什麼,家中也會累積毒素?建築與人體一樣都需要氣血循環,今天要談的毒素是居家設計中少有人注意的一環:排水及排氣的管路設計!家是和我們最貼近的場所,注意這些細節帶來的影響,就能斷絕病菌傳播的主要途徑,讓住家的品質及能量處於良好正循環,活力滿分。

浴廁排水設計學問大

一般住宅的管道間入口,通常設置在浴廁天花板,若將天花板打開,可以看到內部管子接到牆壁的地方,外面通常就是管道間。傳統風水上,浴廁空間被認為是穢氣產生之處,然而,現代化設備日新月異,只要搭配良好的機電管路設計,其實可以讓浴廁擺脫穢氣積聚這個刻板印象。

浴廁要排的水,有分一般生活雜排水與馬桶汙水兩種。好的排水系統,洩水坡度一定要夠,依技術規範規定,排水的橫支管及橫主管,管徑在75公釐以下,要有 1/50 坡度,大於75公釐管徑要有 1/100 的洩水坡度。配置上,水平管路徑是越短、轉折越少、越好,可以最快速的將水排到管道間垂直立管,然後往下排出。

排水管在排水時,內部會混有空氣,若未設置透氣管,則管內空氣壓力無法內外平衡,會影響排水順暢,因此,排水管皆應設置透氣管平衡管內氣壓。另外,在排水管垂直轉水平接管時,兩個45度彎頭轉管,比一個90度彎頭轉管要好,因為90度彎頭轉管容易累積汙垢,易造成阻塞,兩個45度彎頭可以讓排水更為順暢。

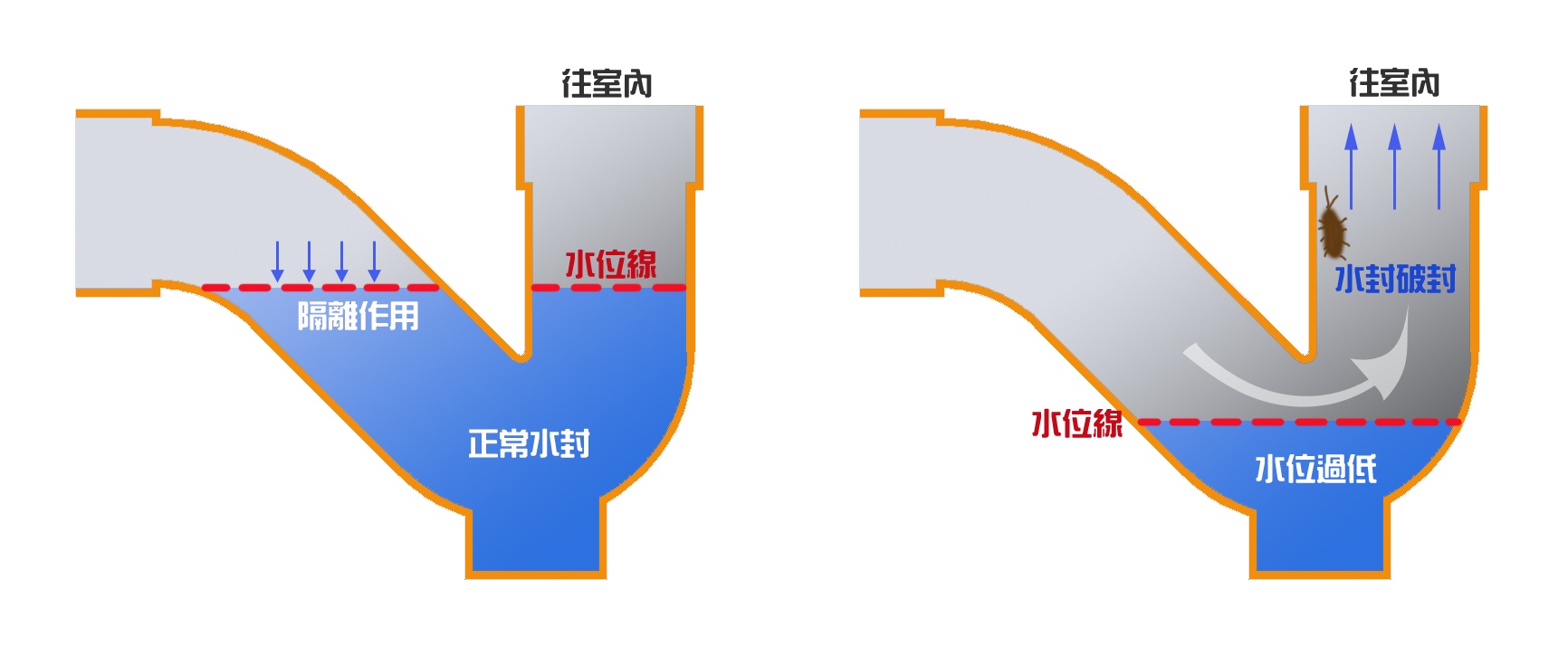

↑(左)存水彎正常水封示意圖。(右)存水彎破封時示意圖。

除此之外,排水管為了防臭氣、蟲子入侵,會設計存水彎。存水彎最重要的功能,就是透過裡面的水封,阻擋管線中的臭氣、蚊蟲入侵到室內,形成防護效果。然而,有些乾溼分離的浴廁,地板排水很少在執行排水功能,容易造成水封中的水,因為水分蒸發而減少,形成破封。

為了避免存水彎破封,排水管在設計時,應該將不常用的地板排水與經常使用的排水管,設計共用存水彎,例如地板排水與洗臉盆的排水共用存水彎,讓洗臉盆的水,去補足存水彎內水封的水量,使水封永遠不會乾涸。

單層獨立排氣好清新

家裡沒人抽菸,為什麼浴廁會聞到煙味?傳統建築在浴廁排氣上都是銜接垂直管道,多戶的臭氣全部直通屋頂排出。不過若是風大時,風壓倒灌會迫使臭氣回灌到各住戶空間,菸味、臭氣、怪味瀰漫整間浴廁甚至飄進家裡,影響生活品質與健康。甚至有些老房子浴廁甚至只裝了排氣設備,卻沒有銜接風管,排氣設備僅將氣體排至天花板上,並無實質換氣功能。

最好的設計是單層獨立排氣。浴廁的三合一暖風機除了有涼風、暖氣功能可以提升舒適度外,也可利用它進行換氣。施工時,三合一暖風機應配置獨立水平風管將室內髒空氣拉至當層外牆排氣罩排出,一台機器配置一條排風管,全部獨立排氣不共用,且三合一暖風機有逆止風門設計,防止外牆風壓倒灌,雙保險確保室內空氣品質。

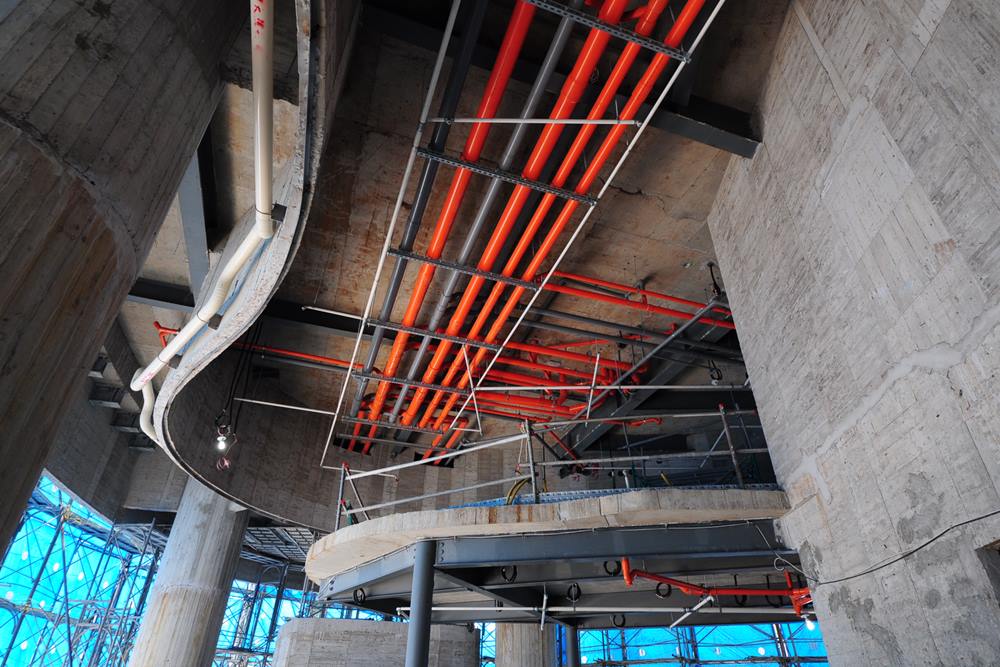

↑排水及排氣的管路設計,是影響居家品質的一大關鍵。

管道間確實填塞封閉

是否有人想過,家裡的蟑螂,可能是從未封閉的垂直管道周遊各戶去吃大餐?坊間不少建案,因管道間管路眾多,未確實填塞,甚至管道間牆面在天花板上方整個放空,造成通往各層接管的管道間反倒成為氣味分享的連通管道、蟑螂的垂直電梯。

但危害不僅於此,機電垂直管路之管道間,因為連通各樓層,若無確實施作防火填塞,將會造成防火區劃完整性的破口,在火警或瓦斯外洩時,形成煙囪效應,危害住戶的居住安全,不可不慎。

在施工上,管道間樓板面應確實遮斷,目前多採在樓板灌漿前即預留套管之方式施作;此法比起整個管道間放空,立管管路施工完再來遮斷之做法更快速且效果好。另外,管道間牆面在機電接管安裝完成後,應確實施作防火填塞,兩道保險,保障空氣品質與安全性。

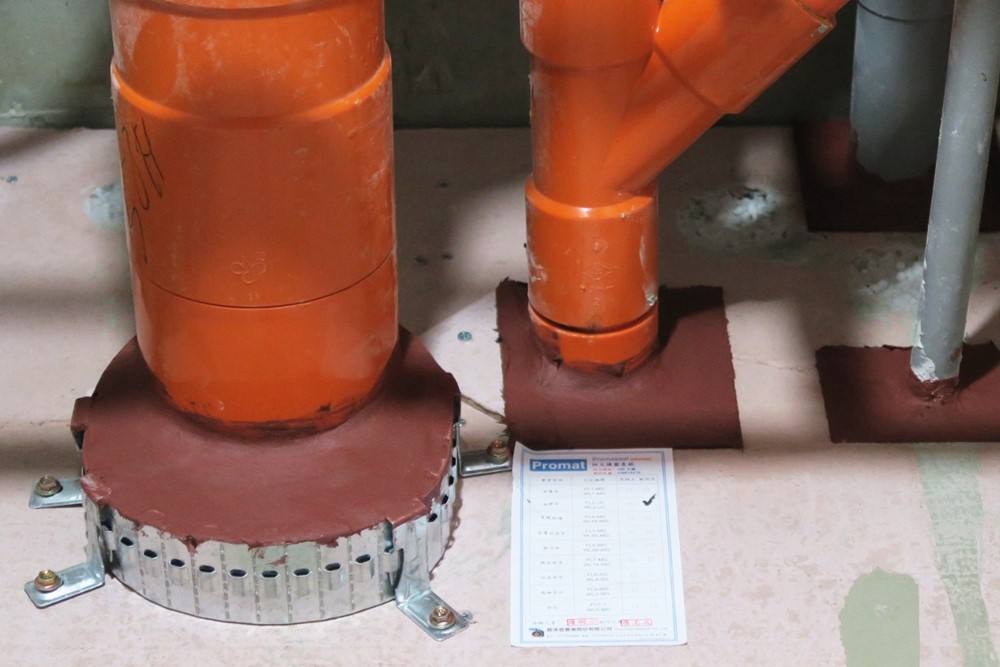

↑浴室上方管線進入管道間之牆面,確實施作防火填塞。

機電BIM整合套繪工具

為了打造可以讓人無後顧之憂的順暢排毒系統,冠德與根基透過BIM(Building Information Modeling)建築資訊模型3D技術,全面將機電系統在施工前即進行妥善的規劃模擬,惟有良好的施工檢討,才能確保管線不會衝突,並把預留套管位置處理得精準到位。

機電系統的貼心化設計,包括浴廁空間設計了水錘與節流閥,降低給水噪音干擾;在馬桶旁皆設有清潔龍頭方便浴廁空間清洗。停電的時候,冰箱食物可能會腐壞,因此,在廚房冰箱位置與客廳皆設有緊急電源插座,當社區發電機啟用時,緊急電源插座可以維持供電,冰箱食物保鮮無虞。

颱風大雨時,預防前陽臺排水被異物堵塞,造成水淹室內的慘況,增設了溢排水口,雙重保險設計,保障颱風雨水不進屋。考量住戶未來可能的裝修、改裝需求,將住戶內之給水、消防管路開關設於各戶入口處,方便開關。且所有管線皆採上配管處理,方便增設使用,避免牆面與地坪樓地板的敲打,保持機電擴充性與維持結構完整性。
